一、产品概述

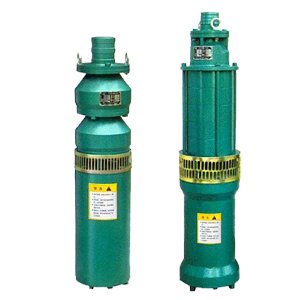

QS型充水式潜水泵(以下简称电泵),电泵由水泵、电机两大部分组成,水泵位于电泵上部,为离心式结构。电动机位于电泵下部,为充水式三相异步电动机。充水式电动机定子绕组和铁心直接浸在水中,冷却效果好,不产生污染,从而突破了其他电泵工作时“O”形密封圈,机械密封件等渗水到电机腔内的弊端,大大提高了电泵的使用效率。
二、产品特点
1、QS型潜水泵是由电机、水泵组装成一体、结构简单、且安装拆卸方便、安装占地面积少、使用维护简单、运转安 全可靠。
2、QS型潜水泵冷却效果好、不产生污染、提高了水泵的使用效率。
3、QS型潜水泵由于结构特殊,使用时对水源不产生污染。
三、主要用途
QS型潜水泵广泛使用于农田排灌、喷灌、井下提水、生活取水、工业及民用建筑的给排水系统,以及丘陵山区的引水,低洼地区的排水等场合。

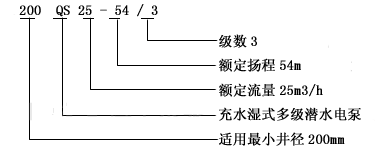

四、型号意义
五、参数表
型号 价格 | 电机 | 泵头 | 电缆 | 配套管子 | |||||
功率(KW) | 扬程范围(米) | 规格 | 数量(米) | 价格(元) | 规格(寸) | ||||
QS10-40/3 | 2.2 | 32-48 | 3*1.5² | 40 | 带电缆 | 1.2 | |||
QS10-54/4 | 3 | 44-64 | 3*1.5² | 54 | 带电缆 | 1.2 | |||
QS10-65/5 | 4 | 52-78 | 3*1.5² | 65 | 带电缆 | 1.2 | |||
QS10-81/6 | 4 | 65-97 | 3*1.5² | 83 | 现价 | 1.2 | |||
QS10-95/7 | 5.5 | 76-114 | 3*2.5² | 97 | 现价 | 1.2 | |||
QS10-108/8 | 5.5 | 86-128 | 3*2.5² | 110 | 现价 | 1.2 | |||
QS10-121/9 | 7.5 | 96-104 | 3*4² | 123 | 现价 | 1.2 | |||
QS15-26/2 | 2.2 | 21-31 | 3*1.5² | 26 | 带电缆 | 1.5 | |||
QS15-39/3 | 3 | 31-46 | 3*1.5² | 39 | 带电缆 | 1.5 | |||
QS15-54/4 | 4 | 43-46 | 3*1.5² | 54 | 带电缆 | 1.5 | |||
QS15-65/5 | 5.5 | 52-78 | 3*2.5² | 65 | 带电缆 | 1.5 | |||
QS15-80/6 | 7.5 | 64-96 | 3*4² | 82 | 现价 | 1.5 | |||
QS20-30/2 | 3 | 24-36 | 3*1.5² | 30 | 带电缆 | 1.5 | |||
QS20-40/3 | 4 | 32-48 | 3*1.5² | 40 | 带电缆 | 1.5 | |||
QS20-54/4 | 5.5 | 46-63 | 3*2.5² | 54 | 带电缆 | 1.5 | |||
QS20-65/5 | 7.5 | 56-75 | 3*4² | 67 | 现价 | 2 | |||
QS25-26/1 | 3 | 21-31 | 3*1.5² | 26 | 带电缆 | 2 | |||
QS25-30/2 | 4 | 25-34 | 3*1.5² | 30 | 带电缆 | 2 | |||
QS25-40/3 | 5.5 | 33-46 | 3*2.5² | 40 | 带电缆 | 2 | |||
QS25-54/4 | 5.5 | 43-64 | 3*2.5² | 56 | 现价 | 2 | |||
QS25-65/5 | 7.5 | 53-76 | 3*4² | 67 | 现价 | 2 | |||
QS32-48/4 | 7.5 | 40-56 | 3*4² | 50 | 现价 | 3 | |||
QS30-40/3 | 5.5 | 34-46 | 3*2.5² | 42 | 带电缆 | 3 | |||
QS30-50/3 | 7.5 | 43-58 | 3*4² | 52 | 现价 | 3 | |||
QS40-18/1 | 3 | 15-20 | 3*1.5² | 18 | 带电缆 | 3 | |||
QS40-21/1 | 4 | 18-24 | 3*1.5² | 24 | 带电缆 | 3 | |||
QS40-25/1 | 5.5 | 21-29 | 3*2.5² | 25 | 带电缆 | 3 | |||
QS40-30/2 | 5.5 | 25-35 | 3*2.5² | 32 | 带电缆 | 3 | |||
QS40-40/2 | 7.5 | 34-46 | 3*4² | 42 | 带电缆 | 3 | |||
QS50-16/1 | 4 | 14-18 | 3*1.5² | 16 | 带电缆 | 3 | |||
QS50-30/2 | 7.5 | 25-35 | 3*4² | 32 | 现价 | 3 | |||
QS80-20/1 | 7.5 | 17-23 | 3*4² | 20 | 带电缆 | 4 | |||
QS250-5/1 | 5.5 | 4-8 | 3*2.5² | 5 | 带电缆 | 6 | |||
QS65-7/1 | 2.2 | 5-9 | 3*1.5² | 7 | 带电缆 | 4 | |||
QS65-10/1 | 3 | 7-13 | 3*1.5² | 10 | 带电缆 | 4 | |||
QS65-15/1 | 4 | 12-18 | 3*1.5² | 15 | 带电缆 | 4 | |||
QS32-36 | 4 | 23-29 | 3*1.5² | 26 | 带电缆 | 3 | |||
QS32-52/4 | 7.5 | ||||||||
QS40-11/1 | 2.2 | ||||||||
QS80-11/1 | 4 | ||||||||
QS100-9/1 | 4 | ||||||||
QS100-18/1 | 7.5 | ||||||||
QS300-5/1 | 7.5 | 8寸管 | |||||||
QS250-7/1 | 7.5 | 8寸管 | |||||||
QS65-25/1 | 7.5 | 4寸管 |
技术参数
流量:15—220m3/h
扬程:5.5—65m
温度范围:≤30℃
口径:φ50—φ150mm
维修保养
1、力求电泵在正常工况下运行。
2、电泵每运转1000小时进行一次大检修。(最好在厂家指定维修点)保养检修项目是:
a、拆下全部零件进行清洗。
b、更换骨架油封及橡胶轴承。
c、更换损坏零件。
电泵无联轴器时拆装顺序是:
电缆护罩→滤水网→出水口→导叶部件→叶轮→进水节部件→上导轴承座部件→下导轴承座部件及转子→转子
电泵有联轴器时拆装顺序是:
电缆护罩→滤水网→进水节与导流壳联接螺栓→联轴器顶丝→将电机与水泵分离→取去联轴器
水泵拆卸:锥形套(用拆装筒轻轻敲打)→叶轮→导流壳→上导流壳
电机拆卸:甩砂器→进水节→上导轴承座→下导轴承座部件及转子→转子
3、对经常移动工作场所而使用的电泵,每用完一次,应拆下滤水网,拧下注水及排气孔螺丝、灌满清水,再放开电机下部放水螺塞,对电机内腔进行清洗。
安装及使用注意事项:
1、准备工作
1)使用环境必须符合本说明书中的条件,不应排灌泥水、氨水、石灰水等含固体颗粒高的或腐蚀性大的水质。
2)必须在推荐的扬程范围内正确选用。
3)检查轴转动是否灵活,应无卡死点。
4)打开排气和注水螺塞,向电机内腔注满清水。注意防止假满,上好螺塞,不应有漏水现象。
5)用500伏兆欧表测量电机绝 ,应不低于50MΩ。
6)装好保护开关,瞬时启运电机(不超过1秒),看电机转向是否和标牌相同;若相反,调换电源任意两个接头即可,试转向时,必须从泵出水口灌入清水,待水从进水节流出时方可启动。
7)电泵配短电缆出厂,电泵的电缆接头应分别用普通胶布,亚敏胶粘带、塑料绝缘胶包扎,保证水不能浸入接头。(电缆接头方法见附图)
8)为确保安全,电泵在使用前,应安装好可靠的接地电缆线。
9)准备吊绳、枕木或钢管二根,绑扎电缆用软铁丝或细绳索。
2、井用潜水泵安装
1)电泵在河塘里安装时,需用竹篓扎在电泵下端,用三角架或傍船、傍桥、榜码头吊放。周围杂草必须清除,切不可陷入泥中,造成温升过高而烧坏电机。
2)井内安装时,电缆需用绳索或软铁丝绳系在每节输水管上。下泵时发现卡住时,不能强行下泵,避免电泵与井壁卡死现象。输水管胶垫要垫好,螺栓均匀拧紧,避免漏水。
3)电泵潜水深度不宜太深,以动水位以下0.5~5米为宜。
4)电泵必须单独安装开关及启动保护器,不得与其它电器装置共用,并且必须与电机功率相匹配,保护器额定电流的旋转位置不得随意改变,以防失去保护作用。如不配用启动保护器使用而损坏的电泵,厂方不予负责。
3、喷泉潜水泵使用
1)用500伏兆欧表测量电机绕组对地绝缘电阻值应不低于5兆欧。
2)电泵启动后,观察仪表电流、电压是否符合额定范围,运转声音有无异常及震动发生。若不正常应及时解决。
3)电泵运行过程中,要经常观察电压、电流、流量、扬程,如发现下列情况之一应立即停止运行。
a.在额定电压时电流超过额定值。
b.额定扬程时,流量较正常情况下降较大。
c.绝缘电阻低于0.5兆欧。
d.泵间歇出水。
e.电泵有突发声响或较大震动。
f.保护开关频繁跳闸。
4)停机即关闭电源,再启动时,须等5分钟或更长时间进行,以防电机温升过高。
六、QS65-25-7.5充水式潜水泵使用注意事项
QS潜水电泵是一种全扬程水泵,应首先在推荐范围内使用,并单独使用适当的保护开关。运行过程中请勿移动电泵。
潜水之前,瞬时启动电机,看电机转向是否符合标注,潜入水中绝缘电阻值应不低于5兆欧。
电泵在运行中,电流超过额定值,流量下降较大,绝缘低于0.5兆欧,电机较大震动应停机检查。
切记电机下井前必须注满清水,拧紧注水,放气螺塞,否则不准使用。
电缆和电泵的引线接头要连接可靠,密封严实。
电泵存放时,首先放净电机内部清水(放水螺塞位于电泵底端),擦干表面将电缆包扎了,存放在无尘、无腐蚀性物质、室温不低于0℃不高于30℃的地方。
电泵在启动、运行、停止时,若出现异常情况应停机待检,并积极向厂咨询和联系修理。
