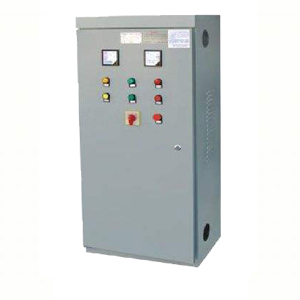

软启动控制柜

  • 所属分类1:软启动控制柜

  • 点击次数:
  • 发布日期:2020/09/02
  • 更多
  • 在线询价
  • 产品概述
  • 性能参数
  • 维修保养
  • 注意事项

一、产品概述

软启动柜,主要用于各类大功率电动机启动,利用软启动取代传统的启动方式,实现平滑启动,降低启动电流,减少电机启动时,较大电流对电机的机械冲击,及对电网的冲击,改善用电质量,节约能源。

二、产品特点

1、选用国际品牌软启动器、可编程序控制器、低压电器及传感装置。

2、平稳加速起动,自动旁路输出,平稳减速停止(消除水锤)。

3、自动状态下,水泵电机均由软启动器实现启动,对电网和管网无冲击,大大延长水泵,电机、管道系统控制设备的电气等使用寿命。

4、具备多种故障显示及备查记录、完善的久压、过压、过流、过载、短路。缺相、水源缺水、自动保护停机等保护功能、使用安 全、维护简便。

5、启动过程连续,无触点切换,可轮换启动多台水泵。

6、控制程序化:可按用户需要实现多种控制方式,假如:液位控制、压力控制、温度控制、时间控制、空调水泵循环控制、潜水泵控制、消防控制等。

7、可根据不同的负载设定起动时间和停止时间。

8、起动电压可根据不同的负载在30%-70%Ue(Ue为额定电压)范围内连续可调。限制起动时间内的电压降,并降低电流峰值。

9、限制起动转矩以保护传动机械。10、具有节能运行模式,设备负载减轻时系统会自动降低电压进入节能运行模式。

11、本系统具有双重二级保护功能,在一 级保护失效或软起器出现断相等故障时,由二次保护直接切断系统电源,避免事故进一步扩大。

12、现场总线接口,可实现远程操作与控制。

13、软启动控制柜功能更完善,控制更灵活,可实现软起动、限流起动、软停机、自动旁路运行、一拖三功能。

三、主要用途

软起动控制柜,主要用于接收液位控制仪(器)所输出的高、低水位控制信号,控制液泵电动机的自动开起与停止,其控制形式有全压起动、降压起动、软起动、变频控制等。

技术参数

控制方式:不限
电机功率:≤315KW
电机数量:≤不限


调试与使用方法

该系列控制柜(箱)控制回路中,既设自动控制亦有手动控制,还具备过流、过压、欠压、缺相保护及事故报苦功能,本产品使用前,必须按电气原理图复核后接线,按照电动机实际要求调整相应元件设定值,然后起动。

1 、自动操作:接通电源,电源指示灯亮,将转换开关转至“自动”位置,检查控制柜(箱)所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时,对应液位指示灯发光,相应的限位控制继电器常开触点自动闭合,二次控制回路自动接通,电机起动,同时运行指示灯亮。当水位达到停止水位时,对应的指示灯发光,液位测控仪的对应限位控制继电器常闭触点断开,二次控制回路开路,电机停止工作,运行指示灯熄灭。

2 、手动操作:接通电源,电源指示灯亮,将转换开关转至“手动”位置 ,按下起动按钮,电机开始运转,运行指示灯亮,按下”停止”按钮,电机停止运转,其运行指示灯熄灭。

3 、不论采用何种控制方式,当达到极限水位时,其超限水位信号触点接通,二次控制回路失电,使电机停止运转,并发出声光报苦信号。在电机运行过程中如有事故出现,事故指示灯亮,电铃自动报苦,这时,按下停止按钮,迫使电机停止工作。



水泵工作方式

1.单台泵液位控制。

2.两台泵,一台工作、一台备用的液位控制。

3.使用PLC与变频器,实现多台水泵联动,完成水位测控或保证水压恒定。
