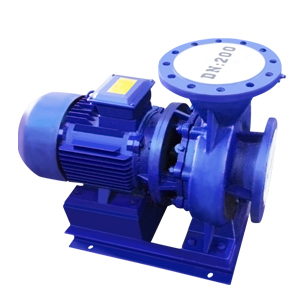

一、产品概述
ISW型系列卧式离心泵，是本单位科技人员联合国内水泵专家选用国内水力模型，采用IS型离心泵之性能参数，在一般卧式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高 效节能、噪音低、性能可靠等优点。
二、产品特点
运行平稳：泵轴的绝 对同心度及叶轮优异的动静平衡，保证平稳运行，无振动
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一 流品质配套，整机无故障工作时间大大提高
维修方便：更换密封、轴承，简易方便
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间
三、主要用途
ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
四、型号意义

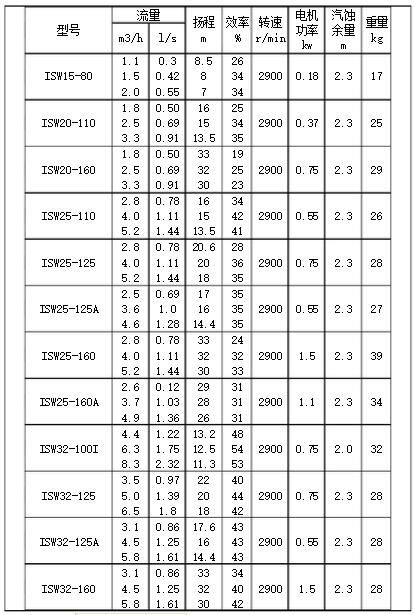

五、性能参数
技术参数
流量：1.1---1080m3/h
扬程：7--133m
转速：970--2900r/min
口径：32---300mm
维修保养
故障形式 产生原因 排除方法
离心泵不出水 a.进出口阀门未打开，进出管路阻塞， 流道叶轮阻塞 检查，去除阻塞物
b.电机运行方向不对，电机缺相转速很慢 调整电机方向，紧固电机接线
c.吸入管漏气 拧紧各密封面，排除空气
d.泵没灌满液体，泵腔内有空气 打开泵上盖或打开排气阀，排尽空气
e.进口供水不足，吸程过高，底阀漏水 停机检查、调整(并网自来水管和带吸程使用易出现此现象)
f.管路阻力过大，泵选型不当 减少管路弯道，重新选泵
卧式离心泵流量不足 a.先按1.原因检查 先按1.排除
b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足 去除阻塞物，重新调整阀门开度
c.电压偏低 稳压
d.叶轮磨损 更换叶轮
攻率过大 a.超过额定流量使用 调节流量关小出口阀门
b.吸程过高 降低
c.泵轴承磨损 更换轴承
杂音振动 a.管路支撑不稳 稳固管路
b.液体混有气体 提高吸入压力排气
c.产生汽蚀 降低真空度
d.轴承损坏 更换轴承
e.电机超载发热运行 调整按5.
电机发热 a.流量过大，超载运行 关小出口阀
b.碰擦 检查排除
c.电机轴承损坏 更换轴承
d.电压不足 稳压
离心泵漏水 a.机械密封磨损 更换
b.泵体有砂孔或破裂 焊补或更换
c.密封面不平整 修整
d.安装螺栓松懈 紧固
安装尺寸
1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶
轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一
只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。
