产品概述
性能参数
维修保养
注意事项

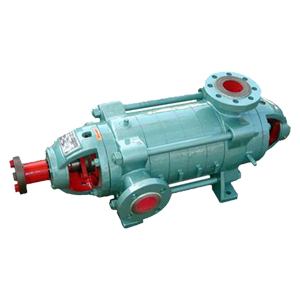

一、产品概述

D型卧式多级泵系分段式单吸多级离心泵。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

二、产品特点

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点

三、主要用途

1、市政排水、高层建筑供水。

　　2、工业排水、增压排水，循环输水，管道输水或其他介质。

　　3、农业灌溉、山地提水。

　　4、消防供水、稳压供水。

　　5、冲刷、冲洗设备用水。

四、型号意义

D 25 - 50 X 8

D-卧式多级离心泵

25-泵的设计点流量是25m3/h

50-泵的设计点扬程是50m

8-泵的级数为8级

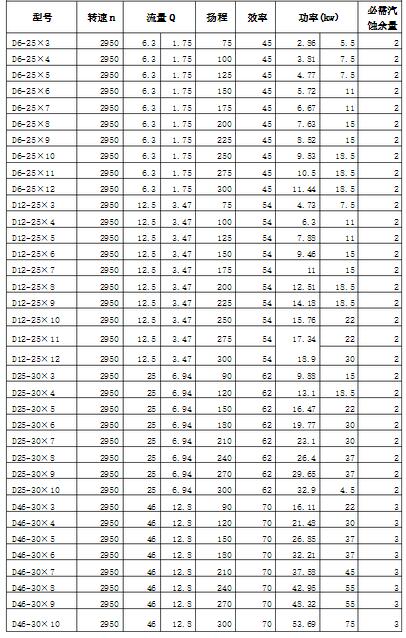

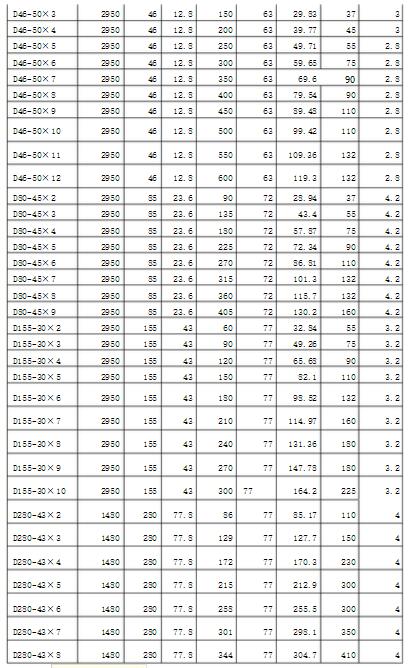

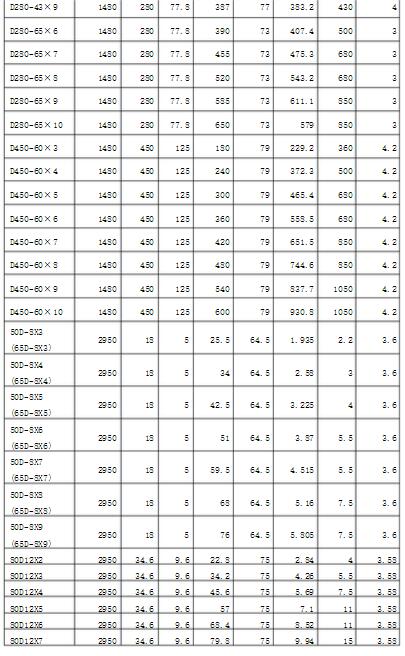

五、性能参数

技术参数

最大流量Qmax=850m3/h

最大扬程Hmax=1800m

运行转速nmax=2950rpm

运行温度t≤102℃

D型卧式多级泵结构说明

　　1、整体结构多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

　　2、主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

　　3、叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

　　4、密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

　　5、平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

　　6、轴承为滚动轴承，采用国优（哈瓦洛）品牌。

1、安装前的准备工作。1)检查水泵和电机。2)准备工具及起重机械。3)检査机器的基础。

2、安装顺序：

1)整套水泵运到现场，附带底座者已装好电动机，找平底座吋可不必卸下水泵和电机。

2)将底座放在地基上，在地脚螺钉附近垫楔形垫铁，将底座垫高约20?40毫米，准备找平后填充水螺浆之用。

3)用水平仪检査底座的水平度，找平后扳紧地脚螺母用水泥浆填充底座。

4)经3、4天水泥干固后，再检査一下水平度。

5)将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除；并把水泵和电机放到底座上

6)调整泵轴水平，找平后适当上紧螺母，以防走动，待调节完毕后再安装电机，在不合水平处垫以铁板。

7)把平尺放在联轴器上，检査水泵轴心线与电机轴心线是否重合，若不重台，在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平，然后取出垫的几片薄铁片，用经过刨制的整块铁板来代替铁片，并重新检査安装情况。为了检查安装的精度，在几个相反位置上用塞尺，测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数不得超过0.3毫米，两端中心线上下或左右的差数不得超过0.1毫米。
