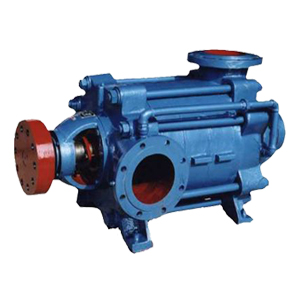

MD型耐磨多级泵

  • 所属分类1:MD型耐磨多级离心泵

  • 点击次数:
  • 发布日期:2020/09/01
  • 更多
  • 在线询价
  • 产品概述
  • 性能参数
  • 维修保养
  • 注意事项

一、产品概述

1、水力模型先进,效率高,性能范围广。

2、泵运行平稳,噪音低。

3、轴封采用软填料密封或机械密封,密封安 全可靠、结构简单,维修方便快捷。

4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

二、产品特点

1、耐磨多级离心泵为分段式卧式多级泵,吸入口为水平方向,吐出口垂直向上。水泵通过联轴器由原动机直接驱动。从原动机端看泵,泵为顺时针方向旋转。

2、MD型泵主要由定子、转子、轴承和轴封四大部分组成:

    定子部分主要由吸入段、中段、吐出段、导叶等组成,用拉紧螺栓将各段夹紧,构成工作室。

    转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴的两端装有可更换的轴套用来保护轴。

    轴承部分有滚动轴承和滑动轴承两种:滚动轴承主要由轴承体、轴承和轴承压盖等组成,采用油脂润滑。滑动轴承主要由轴承体、轴承盖、轴瓦、防尘盘、油位计、甩油环等组成,采用稀油润滑。

    轴封采用填料密封,主要由进水段和填料函体上的密封函体、填料、挡水圈组成。密封工作室内的液体,起水封、水冷和水润滑作用。水封水来源于泵内压力水。

3、效率高、安装维修方便:采用高 效节能的水力模型。该系列泵具有效率高、性能范围广、运行安 全平稳、噪音低、寿命长、安装维修方便等特点。

4、整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

三、主要用途

适用于输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm),以及类似的其他污水的液体。特别适用于煤矿等矿山排水。MD型矿用耐磨多级离心泵输送的介质温度不高于80℃。

四、型号意义

MD-煤矿用耐磨多级离心泵

450-设计点额定流量

60-设计点单级扬程(m)

6-泵的级数

技术参数

流量Q:12.6—126m3/h
扬程H:13—232.8m
转速n:2950r/min
温度范围:<80℃
口径:φ50—φ150mm


结构说明


MD型矿用耐磨多级离心泵为两端支承,壳体部分是节段式,泵的传动方式是通过弹性联轴器与电动机联结。泵的旋转方向,从驱动端看泵,为顺时针方向旋转。 定子部分:主要由吸入段、中段、出水段、导叶、填料函体等分别用拉紧螺栓和螺栓联接成一体,吐出口均垂直向上,吸入口为水平方向。 转子部分:主要由轴、叶轮、平衡盘、轴套等零件组成。泵的轴向推力由平衡盘平衡,轴的两端装有更换的轴套,用于保护轴。 泵的密封:泵的吸入段、中段、吐出段之间静止结合面用纸垫来密封。泵各级间采用节流密封。两侧轴封采用软填料或机械密封装置。采用挡水圈挡水,防止水进入轴承。 轴承部分:整个转子由轴向两商的滚动轴承来支承,轴承采用润滑油润滑。用滑动轴承来支承的泵,采用稀油润滑,并用油环进行自行润滑。



使用方法及故障处理:

1.MD型泵从联轴器端看为顺时针方向转动、检查电机转向是否正确,严防水泵反转而使螺母松开。

2.关闭吐出管上的阀门及压力计旋塞。

3.全开进口阀门。

4.往泵内注水或真空泵引水。

 5.上述过程完毕后接通电源,当转子达到正常转速后再逐渐打开吐出管路上的阀,并调节到所需工况。

在吐出管路上阀门关闭的情况下,泵连续工作的时间不能超过3分钟。

 6.注意水泵轴承温度,不得超过外界温度35℃,其期限温度不得大于75℃。

 7.填料室内正常漏水程度,以每分钟15毫升为准,应随时调整填料压盖压紧程度。

 8.在运转过程,如发生异常的振动和噪声时,应立即停车检查原因。
