一、产品概述

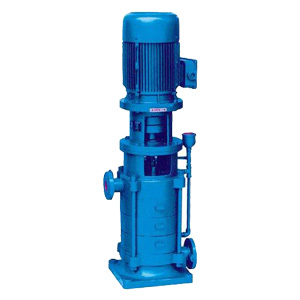

DL型立式多级离心泵是对高层建筑给排水及从卧式多级离心泵基础上进行优化设计和制造的，该型泵由于采用了高 效节能的水力模型，因此具有效率高，性能范围广等优点，更好地满足了用户的使用要求。另外，本型泵在结构上采用了立式、分段形式，且运转安 全、平稳、寿命长、占地面积小、安 全维修方便。
二、产品特点
安装方便，方式灵活。可有进出口成0°C，90°C，180°C，270°C等四种方式。流量：5-300m3/h 扬程：20-240m转速1450r/min
三、主要用途
DL型立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
四、型号意义
例如：80DL（DLR）×4
80-泵吸入口公称直径（mm）
DL-立式多级分段式离心泵
DLR-立式多级分段式热水离心泵
4-泵级数

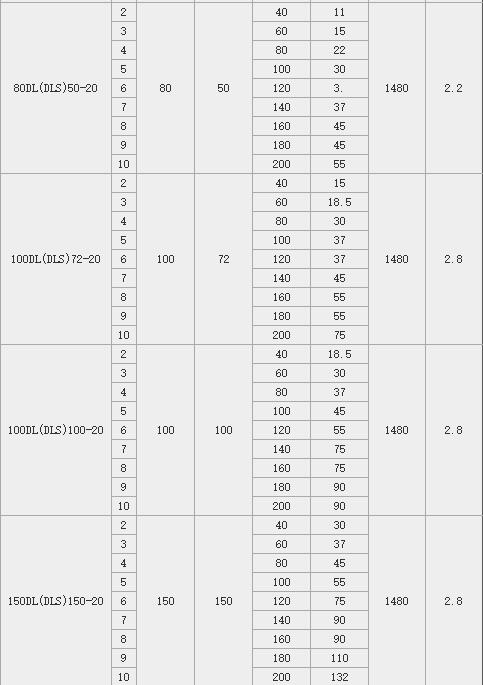

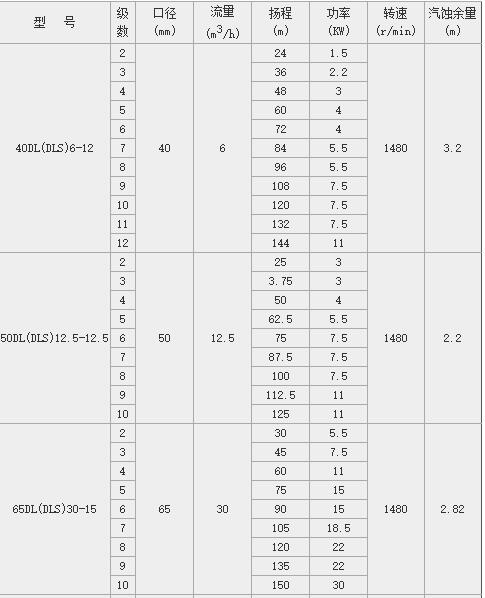

五、性能参数
技术参数
流量Q：1—200m3/h
扬程H：20—240m
转速n：1450—2990r/min
温度范围：＜120℃
DL型立式多级离心泵安装说明
1．安装前检查水泵和电机的完好情况。
2．泵安装位置应尽可能靠近水源处。
3．泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。
4．直接安装可将泵安放在基础上垫高30～40毫米(准备充填水泥浆之用)，然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3～5天水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。
5．安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6. 泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7．在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3～4倍，以保证液体的自由畅通。
8．为了维护和使用方便安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
9．进口如需扩径连接，请选用偏心异径管道接头。
DL型立式多级离心泵起动与运行
一、起动
1、泵用于有吸程场合，即进口为负压时，应先向进口管路中进行灌水排气或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。
2、关闭出口管上的闸阀及压力计旋塞，以减小起动电流。
3、用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环运转有无碰擦，如转不动，不应起动，直至找出故障原因为止。
4、试起动，电机转向应和泵上的箭头指向一致，打开压力计旋塞。
5、当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。
二、运转
1、泵在运转时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。
2、定时检查电机电流值不应超过额定电流；
3、泵的轴承温度不得高于75℃，并不得超过外界温度35℃。
4、泵在开始运转时应放松填料压盖，当膨胀石墨或填料完全膨胀后再调整到合适的程度。
5、易损件磨损过大应及时更换。
6、发现异常现象，立即停机检查原因。
三、停车
1、关闭出水管路上的闸调，关闭真空表旋塞。
2、停止电机，然后关闭压力计旋塞。
3、如有冬季塞冷季节，应将泵内液体放尽，以免冻裂。
4、长期停止使用，应将泵拆卸，清洗上油，妥善保管。
