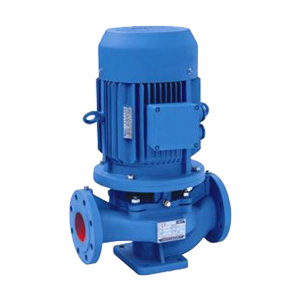

SGB型单级单吸管道油泵

所属分类1：输油离心泵
点击次数：
发布日期：2020/09/01
更多
在线询价

产品概述
性能参数
维修保养
注意事项

一、产品概述

SGB立式防爆管道泵，可满足在煤矿井下的使用，其中电机电压有电机电压380V，660V，1140V，泵型采用立式结构安装维护方便。在一般环境下，该款水泵高可达135米扬程。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

二、产品特点

1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、主要用途

1.ISGB立式防爆管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3.GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

4.IHG立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

5.YG立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

6.IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。

7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。

四、型号意义

型号			流量	扬程	功率	电压
型号			m³/h	m	kw	v
15-80			1.5	8	0.18-2	220
20-110			2.5	15	0.37-2	220/380
20-125			2.5	20	0.75-2	200/380
20-160			2.5	32	1.1-2	220/380
25-110			4	15	0.75-2	220/380
25-125			4	20	0.75-2	220/380
25-125A			3.6	16	0.75-2	220/380
25-160			4	32	1.5-2	380
25-160A			3.7	28	1.1-2	380
32-100			4.5	12.5	0.55-2	220/380
32-125			5	20	0.75-2	220/380
32-125A			4.5	16	0.75-2	220/380
32-160			5	32	1.5-2	380
32-160A			4.5	25	1.1-2	380
32-160(I)			6.3	32	2.2-2	380
32-200			5	50	3-2	380
32-200A			4.5	44	2.2-2	380
32-200B			3.5	38	1.5-2	380
32-200(I)			6.3	50	4-2	380
40-100			6.3	12.5	0.75-2	220/380
40-100A			5.6	10	0.75-2	220/380
40-125			6.3	20	1.1-2	220/380
40-125A			5.6	16	0.75-2	220/380
40-160			6.3	32	2.2-2	380
40-160A		5.9		28	1.5-2	380
40-160B		5.5		24	1.1-2	380
40-200		6.3		50	4-2	380
40-200A		5.9		44	3-2	380
40-200B		5.3		36	2.2-2	380
40-250		6.3		80	7.5-2	380
40-250A		5.9		70	5.5-2	380
40-250B		5.5		60	4-2	380
40-100(I)		12.5		12.5	1.1-2	380
40-100(I)A		11		10	0.75-2	380
40-125(I)		12.5		20	1.5-2	380
40-125(I)A		11		16	1.1-2	380
40-160（I）		12.5		32	3-2	380
40-160（I）A		11.7		28	2.2-2	380
40-160（I）B		10.4		22	1.5-2	380
40-200（I）		12.5		50	5.5-2	380
40-200（I）A		11.7		44	4-2	380
40-200（I）B		10.6		36	3-2	380
40-250（I）		12.5		80	11-2	380
40-250（I）A		11.6		70	7.5-2	380
40-250（I）B		10.8		60	5.5-2	380
40-250 (I) C		10		52	5.5-2	380
50-100		12.5		12.5	1.1-2	380
50-100A		11		10	0.75-2	380
50-125		12.5		20	1.5-2	380
50-125A		11		16	1.1-2	380
50-160		12.5		32	3-2	380
50-160A		11.7		28	2.2-2	380
50-160B		10.4		22	1.5-2	380
50-200		12.5		50	5.5-2	380
50-200A		11.7		44	4-2	380
50-200B		10.6		36	3-2	380
50-250		12.5		80	11-2	380
50-250A		11.6		70	7.5-2	380
50-250B		10.8		60	7.5-2	380
50-250C		10		52	5.5-2	380
50-100（I）		25		12.5	1.5-2	380
50-100（I）A		22.3		10	1.1-2	380
50-125（I）		25		20	3-2	380
50-125（I）A		22.3		16	2.2-2	380
50-160（I）		25		32	4-2	380
50-160（I）A		23.4		28	3-2	380
50-160（I）B		21.6		24	2.2-2	380
50-200（I）		25		50	7.5-2	380
50-200（I）A		23.5		44	5.5-2	380
50-200（I）B		21.8		38	4-2	380
50-250（I）		25		80	15-2	380
50-250（I）A		23.4		70	11-2	380
50-250（I）B		21.6		60	7.5-2	380
50-315（I）		25		125	30-2	380
50-315（I）A		23.7		113	22-2	380
50-315（I）B		22.5		101	18.5-2	380
50-315（I）C		20.6		85	15-2	380
65-100		25		12.5	1.5-2	380
65-100A		22.3		10	1.1-2	380
65-125		25		20	3-2	380
65-125A		22.3		16	2.2-2	380
65-160		25		32	4-2	380
65-160A		23.4		28	3-2	380
65-160B		21.6		24	2.2-2	380
65-200		25		50	7.5-2	380
65-200A		23.5		44	5.5-2	380
65-200B		21.8		38	4-2	380
65-250		25		80	15-2	380
65-250A		23.4		70	11-2	380
65-250B		21.6		60	7.5-2	380
65-315		25		125	30-2	380
65-315A		23.7		113	22-2	380
65-315B		22.5		101	18.5-2	380
65-315C		20.6		85	15-2	380
65-100（I）	50			12.5	3-2	380
65-100（I）A	44.7			10	2.2-2	380
65-125（I）	50			20	5.5-2	380
65-125（I）A	45			16	4-2	380
65-160（I）	50			32	7.5-2	380
65-160（I）A	46.7			28	5.5-2	380
65-160（I）B	43.3			24	4-2	380
65-200（I）	50			50	15-2	380
65-200（I）A	47			44	11-2	380
65-200（I）B	43.5			38	7.5-2	380
65-250（I）	50			80	22-2	380
65-250（I）A	46.7			70	18.5-2	380
65-250（I）B	43.3			60	15-2	380
65-315（I）	50			125	37-2	380
65-315（I）A	46.5			110	30-2	380
65-315（I）B	44.5			100	30-2	380
65-315（I）C	41			85	22-2	380
80-100	50			12.5	3-2	380
80-100A	44.7			10	2.2-2	380
80-125	50			20	5.5-2	380
80-125A	45			16	4-2	380
80-160	50			32	7.5-2	380
80-160A	46.7			28	5.5-2	380
80-160B	43.3			24	4-2	380
80-200	50			50	15-2	380
80-200A	47			44	11-2	380
80-200B	43.5			38	7.5-2	380
80-250	50			80	22-2	380
80-250A	46.7			70	18.5-2	380
80-250B	43.3			60	15-2	380
80-315	50			125	37-2	380
80-315A	46.5			110	30-2	380
80-315B	44.5			100	30-2	380
80-315C	41			85	22-2	380
80-100（I）	100			12.5	5.5-2	380
80-100（I）A	89			10	4-2	380
80-125（I）	100			20	11-2	380
80-125（I）A	89			16	7.5-2	380
80-160（I）	100			32	15-2	380
80-160（I）A	93.5			28	11-2	380
80-160（I）B	86.6			24	7.5-2	380
80-200（I）	100			50	22-2	380
80-200（I）A	93.5			44	18.5-2	380
80-200（I）B	87			38	15-2	380
80-200（I）	100			50	22-2	380
80-250（I）	100			80	37-2	380
80-250（I）A	93.5			70	30-2	380
80-250（I）B	87			60	30-2	380
80-315（I）	100			125	75-2	380
80-315（I）A	95			113	55-2	380
80-315（I）B	90			101	45-2	380
80-315（I）C	82			85	37-2	380
100-100	100			12.5	5.5-2	380
100-100A	89			10	4-2	380
100-125	100			20	11-2	380
100-125A	89			16	7.5-2	380
100-160	100			32	15-2	380
100-160A	93.5			28	11-2	380
100-160B	86.6			24	7.5-2	380
100-200	100			50	22-2	380
100-200A	93.5			44	18.5-2	380
100-200B	87			38	15-2	380
100-250	100			80	37-2	380
100-250A	93.5			70	30-2	380
100-250B	87			60	30-2	380
100-315	100			125	75-2	380
100-315A	95			113	55-2	380
100-315B	90			101	45-2	380
100-315C	82			85	37-2	380
100-100（I）	160			12.5	11-2	380
100-125（I）	160			20	15-2	380
100-125（I）A	140			17	11-2	380
100-160（I）	160			32	22-2	380
100-160（I）A	140			28	18.5-2	380
100-200（I）	160			50	37-2	380
100-200（I）A	140			45	30-2	380
100-200（I）B	100			40	22-2	380
100-250（I）	160			80	55-2	380
100-250（I）A	140			72	45-2	380
100-250（I）B	100			65	37-2	380
100-315（I）	160			125	90-2	380
100-315（I）A	140			110	75-2	380
100-315（I）B	100			100	75-2	380
125-100	160			12.5	11-2	380
125-100A	143			10	7.5-2	380
125-125	160			20	15-2	380
125-125A	143			16	11-2	380
125-160	160			32	22-2	380
125-160A	150			28	18.5-2	380
125-160B	138			24	15-2	380
125-200	160			50	37-2	380
125-200A	150			44	30-2	380
125-200B	138			37.5	22-2	380
125-250	160			80	55-2	380
125-250A	150			70	45-2	380
125-250B	138			60	37-2	380
125-315	160			125	90-2	380
125-315A	150			110	75-2	380
125-315B	143			100	75-2	380
125-315C	134			88	55-2	380
150-125	160			20	15-2	380
150-125A	150			16	11-2	380
150-160	160			32	22-2	380
150-160A	150			28	18.5-2	380
150-160B	140			24	15-2	380
150-200	200			12.5	15-4	380
150-200A	179			10	11-4	380
150-200B	160			8	7.5-4	380
150-250	200			20	18.5-4	380
150-250A	184.4			17	15-4	380
150-250B	167			14	11-4	380
150-315	200			32	30-4	380
150-315A	187			28	22-4	380
150-315B	173			24	18.5-4	380
150-400	200			50	45-4	380
150-400A	187			44	37-4	380
150-400B	174			38	30-4	380
150-400C	160			32	22-4	380
150-500	200			80	90-4	380
150-500A	182			70.5	75-4	380
150-500B	166			62	55-4	380
150-250(I)	200			80	75-2	380
150-250(I)A	187			70	55-2	380
150-250(I)B	173			60	45-2	380
150-315(I)	200			125	110-2	380
150-315(I)A	187			110	90-2	380
150-315(I)B	173			95	75-2	380
200-200	200			12.5	15-4	380
200-200A	179			10	11-4	380
200-250	200			20	18.5-4	380
200-250A	184.4			17	15-4	380
200-250B	167			14	11-4	380
200-315	200			32	30-4	380
200-315A	189			28	22-4	380
200-315B	173			24	18.5-4	380
200-400	200			50	45-4	380
200-400A	187			44	37-4	380
200-400B	174			38	30-4	380
200-400C	160			32	22-4	380
200-500	200			80	90-4	380
200-500A	182			70.5	75-4	380
200-500B	166			62	55-4	380
200-200(I )	400			12.5	22-4	380
200-200(I )A	358			10	18.5-4	380
200-250(I )	400			20	30-4	380
200-250(I )A	358			16	22-4	380
200-250(I )B	322			13	18.5-4	380
200-315(I )	400			32	55-4	380
200-315(I )A	374			28	45-4	380
200-315(I )B	346			24	37-4	380
200-400(I)	400			50	75-4	380
200-400(I)A	374			44	75-4	380
200-400(I)B	346			38	45-4	380
200-400(I)C	320			32	45-4	380
200-500(I)	400			80	132-4	380
200-500(I)A	374			70	110-4	380
200-500(I)B	346			60	90-4	380
200-500(I)C	320			50	75-4	380
250-250	550			20	45-4	380
250-250A	500			17	37-4	380
250-315	550			32	75-4	380
250-315A	500			28	55-4	380
250-315B	450			24	45-4	380
250-400	550			50	110-4	380
250-400A	500			44	90-4	380
250-400B	460			38	75-4	380
250-400C	429			31	55-4	380
250-500	550			80	185-4	380
250-500A	510			70	160-4	380
250-500B	470			60	132-4	380
250-500C	430			50	110-4	380
300-250	720			20	55-4	380
300-250A	700			17	45-4	380
300-250B	600			12.5	37-4	380
300-315	720			32	90-4	380
300-315A	637			28	75-4	380
300-315B	563			24	55-4	380
300-400	720			50	132-4	380
300-400A	662			44	110-4	380
300-400B	609			38	90-4	380
300-400C	536			31	75-4	380
300-500	720			80	250-4	380
300-500A	675			70	200-4	380
300-500B	625			60	160-4	380
300-500C	570			50	110-4	380
350-250	1200			20	90-4	380
350-250A	1080			16	75-4	380
350-315	1200			32	160-4	380
350-315A	1120			28	132-4	380
350-315B	1040			24	110-4	380
350-400	1200			50	250-4	380
350-400A	1120			44	220-4	380
350-400B	1040			38	200-4	380
350-400C	905			31	160-4	380

技术参数

流量Q:0.6-1200m3/h

扬程H:5-100m

转速n:1450-2900r/min

工作条件

1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
