一、产品概述

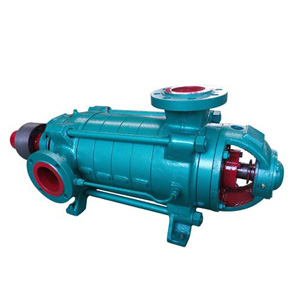

DF型单级多级化工泵，采用了水力模型。可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或耐磨性介质等。
二、产品特点
具有效率高、性能范围广、运转安 全和平稳、噪音低、寿命长、安装维修方便等优点。
三、主要用途
供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。灌溉：农田灌溉、喷灌、滴灌。
技术参数
流量Q：7.5—500 m³/h
扬程H：5—100m
转速n：2950r/min
温度20℃—105℃
泵的装配和拆卸
1、泵的装配
本DF型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音，装配中应注意以下几点：
a、 固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。作密封剂用的二硫化钼应干净。紧固用的螺钉、螺栓应当受力均匀。
b、 叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。
c、 泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳**旋转是否灵活，轴向窜动是否达到规定要求。
d、 上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。
2、 泵的拆卸
a、 拆卸要与装配相反的顺序进行，拆卸时应严格保护零件的制造精度不受损伤。
b、 拆卸穿杆时应当先将各中段用垫垫起，以免各中段止口松动后下沉将轴压弯。
安装说明
本DF型泵安装时除满足一般安装技术要求外，还应当注意以下几点：
1、电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留2-3mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。
2、泵与电机轴的中心线应在同一水平直线上。
3、泵只能承受自身内力，不能承受任何外力。
