一、产品概述

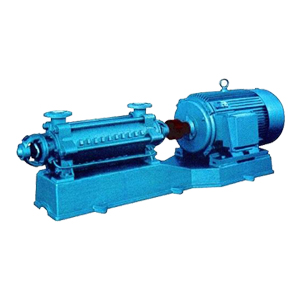

DG型锅炉给水泵系单吸多级分段式离心泵，可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。
二、产品特点
具有效率高、性能范围广、运转安 全和平稳、噪音低、寿命长、安装维修方便等优点。
三、主要用途
DG型系列泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护等行业。

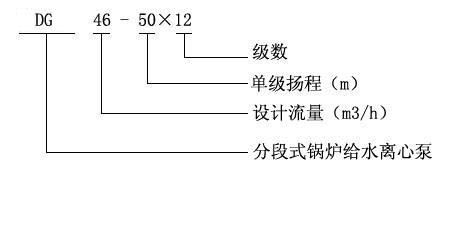

四、型号意义
五、性能参数
技术参数
流量Q：6—55m3/h
扬程H：46—380m
转速n：1450—2950r/min
温度范围：-10—80℃
口径：φ40—φ100mm
结构特点
DG型锅炉给水泵转子部分主要由及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心轴承。滚动轴承用油脂润滑、滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
DG型锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通过一定压力的水，起水封、水冷或水润滑的作用。在轴封处装有可更换的轴套，保护泵轴。
DG型锅炉给水泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
安装说明
本型泵安装时除满足一般安装技术要求外，还应当注意以下几点：
1、 电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留3－5mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。
注意：确定底板调平，设备水平度良好后再进行灌浆
小心：为使安装成功，联轴器调整必须正确，挠性联轴器不能补偿任何明显的失调。失调可能引起快速的磨损、噪音、振动和对设备的损坏。因此，联轴器必须在所给限度内调整。
小心：必须采取措施支撑泵的进出口管道，防止泵进出口负荷过大
2、 泵与电机轴的中心线应在同一水平直线上。
3、 泵只能承受自身内力，不能承受任何外力。
