一、产品概述
IH型单级单吸化工离心泵，是全国联合设计的节能泵，它是BA型、B型及其他单级清水离心泵的更新型。
IH型单级单吸化工离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中 心被甩向叶轮外缘（流速可增 大至15～25m/s），动能也随之增加。当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。与此同时，叶轮中 心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中 心处要高，因此，吸入管路的液体在压差作用下进入泵内。叶轮不停旋转，液体也连续不断的被吸入和压出。由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为IH型单级单吸化工离心泵。
离心泵在化工生产中应用广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。因而，本章将离心泵作为流体力学原理应用的典型实例加以重 点介绍。
二、产品特点
全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。
三、主要用途
适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。

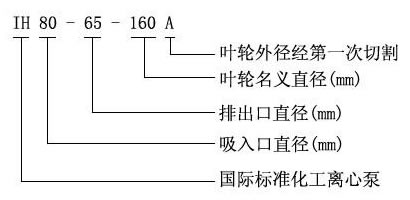

四、型号意义
五、参数表
型号 | 流量 | 扬程 | 功率 | ||
m3/h | m | kw | |||
50-32-125 | 12.5 | 20 | 2.2-2 | ||
50-32-125A | 11.2 | 16 | 1.5-2 | ||
50-32-125 | 6.3 | 5 | 0.55-4 | ||
50-32-160 | 12.5 | 32 | 3-2 | ||
50-32-160A | 11.7 | 28 | 2.2-2 | ||
50-32-160B | 10.8 | 24 | 2.2-2 | ||
50-32-160 | 6.3 | 8 | 0.55-4 | ||
50-32-200 | 12.5 | 50 | 5.5-2 | ||
50-32-200A | 11.7 | 44 | 4-2 | ||
50-32-200B | 10.8 | 38 | 4-2 | ||
50-32-200 | 6.3 | 12.5 | 0.75-4 | ||
50-32-250 | 12.5 | 80 | 11-2 | ||
50-32-250A | 11.7 | 70 | 7.5-2 | ||
50-32-250B | 10.8 | 60 | 7.5-2 | ||
50-32-250 | 6.3 | 20 | 1.5-4 | ||
65-50-125 | 25 | 20 | 3-2 | ||
65-50-125A | 22.4 | 16 | 2.2-2 | ||
65-50-125 | 12.5 | 5 | 0.55-4 | ||
65-50-160 | 25 | 32 | 5.5-2 | ||
65-50-160A | 23.4 | 28 | 4-2 | ||
65-50-160B | 21.7 | 24 | 3-2 | ||
65-50-160 | 12.5 | 8 | 0.75-4 | ||
65-40-200 | 25 | 50 | 7.5-2 | ||
65-40-200A | 23.4 | 43.9 | 7.5-2 | ||
65-40-200B | 21.7 | 38 | 5.5-2 | ||
65-40-200 | 12.5 | 12.5 | 1.1-4 | ||
65-40-250 | 25 | 80 | 15-2 | ||
65-40-250A | 23.4 | 70 | 11-2 | ||
65-40-250B | 21.7 | 60 | 11-2 | ||
65-40-250 | 12.5 | 20 | 2.2-4 | ||
65-40-315 | 25 | 125 | 30-2 | ||
65-40-315A | 23.9 | 114 | 22-2 | ||
65-40-315B | 22.7 | 103 | 22-2 | ||
65-40-315C | 21.4 | 92 | 18.5-2 | ||
65-40-315 | 12.5 | 32 | 4-4 | ||
80-65-125 | 50 | 20 | 5.5-2 | ||
80-65-125A | 44.7 | 16 | 4-4 | ||
80-65-125 | 25 | 5 | 0.75-4 | ||
80-65-160 | 50 | 32 | 7.5-2 | ||
80-65-160A | 46.8 | 28 | 7.5-2 | ||
80-65-160B | 43.3 | 24 | 5.5-2 | ||
80-65-160 | 25 | 8 | 1.5-4 | ||
80-50-200 | 50 | 50 | 15-2 | ||
80-50-200A | 46.8 | 44 | 11-2 | ||
80-50-200B | 43.3 | 38 | 11-2 | ||
80-50-200 | 25 | 12.5 | 2.2-4 | ||
80-50-250 | 50 | 80 | 22-2 | ||
80-50-250A | 46.8 | 70 | 18.5-2 | ||
80-50-250B | 43.3 | 60 | 15-2 | ||
80-50-250 | 25 | 20 | 3-4 | ||
80-50-315 | 50 | 125 | 37-2 | ||
80-50-315A | 47.7 | 114 | 37-2 | ||
80-50-315B | 45.4 | 103 | 30-2 | ||
80-50-315C | 42.9 | 92 | 30-2 | ||
80-50-315 | 25 | 32 | 5.5-4 | ||
100-80-125 | 100 | 20 | 11-2 | ||
100-80-125A | 89.4 | 16 | 7.5-2 | ||
100-80-125 | 50 | 5 | 1.5-4 | ||
100-80-160 | 100 | 32 | 15-2 | ||
100-80-160A | 93.5 | 28 | 11-2 | ||
100-80-160B | 86.6 | 24 | 11-2 | ||
100-80-160 | 50 | 8 | 2.2-4 | ||
100-65-200 | 100 | 50 | 22-2 | ||
100-65-200A | 93.5 | 44 | 18.5-2 | ||
100-65-200B | 86.6 | 38 | 15-2 | ||
100-65-200 | 50 | 12.5 | 4-4 | ||
100-65-250 | 100 | 80 | 37-2 | ||
100-65-250A | 93.5 | 70 | 30-2 | ||
100-65-250B | 86.6 | 60 | 30-2 | ||
100-65-250 | 50 | 20 | 5.5-4 | ||
100-65-315 | 100 | 125 | 75-2 | ||
100-65-315A | 95.9 | 114 | 55-2 | ||
100-65-315B | 90.8 | 103 | 45-2 | ||
100-65-315C | 85.8 | 92 | 45-2 | ||
100-65-315 | 50 | 32 | 11-4 | ||
125-100-200 | 200 | 50 | 45-2 | ||
125-100-200A | 187 | 44 | 37-2 | ||
125-100-200B | 173 | 38 | 30-2 | ||
125-100-200 | 100 | 12.5 | 7.5-4 | ||
125-100-250 | 200 | 80 | 75-2 | ||
125-100-250A | 187 | 70 | 55-2 | ||
125-100-250B | 173 | 60 | 45-2 | ||
125-100-250 | 100 | 20 | 11-4 | ||
125-100-315 | 200 | 125 | 110-2 | ||
125-100-315A | 191 | 114 | 90-2 | ||
125-100-315B | 181.6 | 103.2 | 90-2 | ||
125-100-315C | 171.6 | 92 | 75-2 | ||
125-100-315 | 100 | 32 | 15-4 | ||
125-100-400 | 100 | 50 | 30-4 | ||
125-100-400A | 93.5 | 44 | 22-4 | ||
125-100-400B | 86.5 | 38 | 18.5-4 | ||
150-125-250 | 200 | 20 | 18.5-4 | ||
150-125-250A | 187 | 17.5 | 15-4 | ||
150-125-250B | 173 | 15 | 11-4 | ||
150-125-315 | 200 | 32 | 30-4 | ||
150-125-315A | 187 | 28 | 22-4 | ||
150-125-315B | 173 | 24 | 18.5-4 | ||
150-125-400 | 200 | 50 | 45-4 | ||
150-125-400A | 187 | 44 | 37-4 | ||
150-125-400B | 173 | 38 | 30-4 | ||
200-150-250 | 400 | 20 | 37-4 | ||
200-150-250A | 374 | 17.5 | 30-4 | ||
200-150-250B | 346 | 15 | 22-4 | ||
200-150-315 | 400 | 32 | 55-4 | ||
200-150-315A | 374 | 28 | 45-4 | ||
200-150-315B | 346 | 24 | 37-4 | ||
200-150-400 | 400 | 50 | 90-4 | ||
200-150-400A | 374 | 44 | 75-4 | ||
200-150-400B | 346 | 38 | 55-4 | ||
技术参数
流量Q：3.75—460m³/h
扬程H：4.5—125m
转速n：1450—2900r/min
温度：-20℃ —+105℃
口径：φ50—φ200mm
化工泵维护与保养：
1、检查泵体和电机及管路及结合处有无松动现象。用手转动泵，试看泵是否灵活。
2、向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。
3、拧下泵体的引水螺塞，灌注引水（或引浆）。
4、关好出水管路的闸阀和出口压力表及进口真空表。
5、点动电机，试看电机转向是否正确。
6、开动电机，当泵正常运转后，打开出口压力表和进口真空泵，视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。
7、尽量控制泵的流量和扬程在标牌上注明的范围内，以保证泵在最高效率点运转，才能获得最大的节能效果。
8、化工泵泵在运行过程中，轴承温度不能超过环境温度35C，最高温度不得超过80C 。
9、如发现泵有异常声音应立即停车检查原因。
10、泵要停止使用时，先关闭闸阀、压力表，然后停止电机。
11、化工泵在工作第一个月内，经100小时更换润滑油，以后每个500小时，换油一次。
12、经常调整填料压盖，保证填料室内的滴漏情况正常（以成滴漏出为宜）。
13、定期检查轴套的磨损情况，磨损较大后应及时更换。
14、化工泵在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。防止冻裂。
15、泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好，妥善保存
注意事项
1、由于机械密封一般适用在清洁的，无悬浮颗粒的介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。
2、在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。
3、拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4、如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5、安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6、应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，。密封腔等在装配前均应冲洗干净，尤其是动、静环端面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7、装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，Se免发生偏斜，使密封失效。
8、正确调整弹簧的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹簧既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。
9、对有外部冲洗的机械密封，起动前应先开启冲洗液，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。
