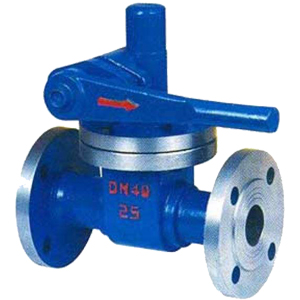

排污阀

所属分类1：阀门
点击次数：
发布日期：2020/09/02
更多
在线询价

产品概述
性能参数
维修保养
注意事项

一、产品概述

快速排污阀不仅结构简单、密封性好，而且体积小、重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。此外，快速排污阀可根据介质性质，使用多种材质，满足各种介质的工况要求！

二、产品特点

(1)截止阀结构比闸阀简单，制造与维修都较方便。

(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

(4)启闭力矩大、启闭较费力，启闭时间校长。

(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

(6)介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

(7)全开时阀瓣经常受冲蚀。

截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门适合作为介质的切断或调节及节流使用。

三、主要用途

快速排污阀是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。

技术参数

公称压力PN：1.0—4.0mm
适用温度：≤425℃

安装说明

多通排污阀必须垂直安装在水平管道上。将管道清洗干净后，才可安装阀门。

1、逆时针转动手轮阀杆带动阀芯逐渐上移，密封面脱开，阀芯上的导流座逐渐移出阀座内孔，形成窄缝间隙，介质通过阀座上的对称节流孔进入阀座内部，少量介质可通过窄缝流出，逐渐降低系统压力。

2、继续逆时针转动手轮，阀芯向上运动，导流座上的节流孔移出阀座内腔，较多的介质通过导流座和阀套节流后顺利排出。

3、继续逆时针转动手轮，阀芯向上移至全开位置，此时，介质压力大大降低，大量杂质可直接从阀套节流孔处排出，并在倒置的密封座处形成涡流，不断清洁密封面，防止杂质粘附在密封面上。

4、顺时针转动阀门，阀杆带动阀芯下移，此时排污已结束，系统压力较低，阀套上的节流孔面积逐渐减小，导向套靠近阀座，并改变介质流向，介质经节流后以一定速度通过阀芯和阀做密封面，逐渐加强对密封面的清洁力度。

5、继续转动手轮，阀芯上的导流座进入阀座内孔，形成窄缝节流，由于排污接近结束，介质中杂质已经较少，导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面，介质通过窄缝快速流出，彻底清扫密封面，保证密封副接触时达到零泄漏。

6、继续转动手轮，阀芯和密封座接触。实现密封。排污阀阀体与阀盖采用夹箍式连接,排污阀结构紧凑,排污阀拆卸方便,排污阀便于安装,排污阀支管为焊接连接。排污阀采用压力自紧式密封结构,排污阀密封圈由成型的石棉盘根制成,排污阀介质压力越高、密封性越好。排污阀介质由支管流入向下排污。排污阀阀瓣为活塞式结构并进行渗硼处理。排污阀耐腐蚀抗冲蚀使用寿命长。

维修保养

1) 阀门的长时间存放阀套式排污阀的存放周期应根据密封圈材料的保质期而定。如果该阀门的存放周期超过一月，则应存放与室内，保持室内的干燥通风。如果阀门必须存放于室外，则应将其支撑起来，不与地面进行接触，并用防水罩加以保护。并注意阀门外包装是否严密，定期清除污垢，并在加工面涂防腐油，防止锈蚀。安装前应认真核对产品的各项性能是否符合要求并清洁内腔，检查各零部件是否坚固与完好无损。 2) 阀门的维护保养阀门是压力容器和操作机械的混合结构，对它的维护要求既要考虑阀门的偶然开启与关闭，又要考虑阀门大部分时间是处于承压不动的状态。阀套式排污阀是一种既有运动件又有磨损件的特殊产品。为使阀门获得满意的使用性能，就应经常对部分部件的精加工表面进行维护保养。
