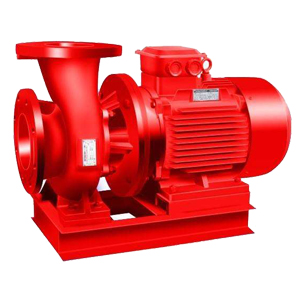

XBD-Z型卧式单级消防泵

  • 所属分类1:XBD型消防泵

  • 点击次数:
  • 发布日期:2020/09/02
  • 更多
  • 在线询价
  • 产品概述
  • 性能参数
  • 维修保养
  • 注意事项

一、产品概述

该泵集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,即可象一般自吸清水泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固体和长纤维杂质液体。

二、产品特点

XBD自吸式消防泵是根据我国消防法规的规定及各类用户的不同要求,自行研究开发而成的机电一体化设备。产品具有创新性、先进性、实用性,简化泵房间的设计,地下泵房间可以改到地上,方便施工,节省投资;可以利用室外水池同样达到使用要求;利用自吸功能可把消防水池做深到6m,这样在同样有效容积下,水池所占用土地面积比原来小得多,从而节省用地、方便施工、降低造价,还可大幅度节省投资;可在负水位情况下工作,及时满足消防要求;自吸式消防泵能及时出水,及时救灾灭火;具有严密而可靠的自动巡回检测功能,使机组平时处于准消防状态,一旦需要能即时供水,进入消防状态。

三、主要用途

可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质理想的杂质泵。

四、型号意义

消防泵的型号命名规则是由“驱动方式 压力/流量-口径 安装方式 这样的形式来定义型号的。

例如:”XBD8.0/30-100L“ 其中XBD表示电动消防泵,8.0表示压力为8公斤(0.8Mpa)30表示流量为30升/秒,100表示进出口口径为100mm,L表示立式。

技术参数

流量Q:5—150L/S
压力P:0.3 —1.32MPa
转速n:1450—2900r/min
口径:φ65—φ250mm
温度范围:<80℃


结构及工作原理


XBD-Z系列自吸式消防泵,主要由泵体,叶轮、后盖机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管的组成。泵的结构见图

泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,使泵内形成一定的真空度,达到自吸的作用。



安装要求


1、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体。

2、安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。

3、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用。

5、排出管路如装逆止阀应装在闸阀的外面。

6、泵的安装方式分为硬性联接安装和柔性联接安装。



相关标签:消防泵,单级消防泵,新乡水泵
