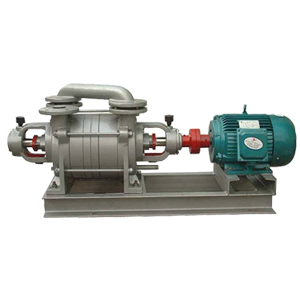

SK型水环式真空泵

所属分类1：SK型水环式真空泵
点击次数：
发布日期：2020/09/02
更多
在线询价

产品概述
性能参数
维修保养
注意事项

一、产品概述

　SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。

二、产品特点

1、水环式真空泵结构紧凑、维修方便；

2、SK真空泵应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体；

3、SK水环真空泵主要用水作为工作介质，维护费用低；

4、SK水环式真空泵可以在较为恶劣的环境下工作。

三、主要用途

相对于目前国内广泛使用的SK型水环式真空泵、2SK型水环式真空泵、SZ型SK水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其真空泵应用更加广泛。工作真空范围为-0.03---0.08MPa。

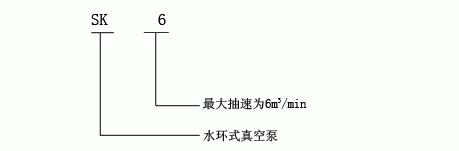

四、型号意义


技术参数

抽气量Q：0.31—137m3/min
转速n：285—1450r/min

工作原理

SK水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入真空泵或压缩机，然后经导气弯管排入气水分离器中，经气水分离器排气管排出。当作为压缩机用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去，而水则留在气水分离器中，为使气水分离器的水位保持一定而装有自动溢水开关，当水位高于所要求水位时，溢水开关打开，水从溢水管溢出，当水位低于要求水位时，溢水开关关闭，气水分离器中水位上升，达到所要求水位。真空泵或压缩机内的工作水是由气水分离器供给（也可用自来水）的，供水量的大小，由供水管上的阀门来调整。

　　气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压；为保证输送气体压力，气水分离器的水位通过溢水开关来控制。

水泵与电机安装

SK水环式真空泵和压缩机在安装前，先用水转动一下联轴器，以证实泵内是否卡住及其它损坏现象。整套设备动抵安装地点时，包装已损坏或在存放时受潮湿，以及泵在出厂八个月后再行安装使用时，应在安装前全部拆开检查修理。如果真空泵或压缩机运转正常，将泵安装在泵座上。电动机固定在泵座上以前，应校正电机轴与泵轴的同心度，因为电动机轴与泵轴即使是极小的倾斜也会引起轴承发热和零件的磨损等后果。将直尺平行放在联轴器上，在整个圆周的任何位置都与联轴器圆周密合没有间隙，且联轴器的轴向间隙都相等时，则达到了所要求的同心度
