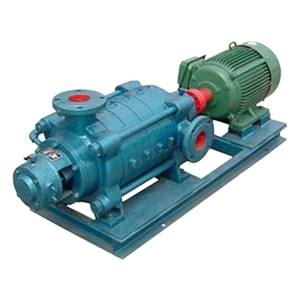

卧式多级泵作为工业循环水系统、高层建筑供水及化工流程中的核心设备，其安装质量直接关系到设备的使用寿命和运行效率。

　　一、安装前准备：

　　1.设备检查与验收

　　外观检查：确认泵体无变形、裂纹，进出口法兰密封面平整无损伤；

　　随机文件核查：核对合格证、安装说明书、材质证明等资料完整性；

　　转子组件测试：手动盘车检查叶轮转动灵活性，确保无卡滞或异常摩擦声。

　　2.基础施工规范

　　混凝土强度等级：C25以上，抗压强度≥25MPa；

　　预埋钢板精度：水平度误差≤0.1mm/m，标高偏差±5mm；

　　减震措施：大型泵组需设置橡胶隔振垫或弹簧减震器，隔振效率≥80%。

　　二、主体安装

　　1.泵体吊装就位

　　使用专用吊具固定泵体吊耳，起吊角度保持垂直；

　　缓慢下降至基础预留孔位，通过激光水平仪校准横向与纵向水平度；

　　穿入地脚螺栓后初步拧紧，保留调整余量。

　　2.精细调整与固定

　　水平校正：采用框式水平仪检测泵座平面，误差超限时通过垫铁调整；

　　标高复核：用水准仪测量泵轴中心线高度，偏差控制在±2mm内；

　　二次灌浆：清理地脚螺栓孔杂物后灌注无收缩水泥砂浆，养护期≥72小时。

　　三、管道连接

　　1.进出口管路安装

　　柔性连接设计：进出口法兰间加装波纹补偿器，轴向补偿量≥10mm；

　　支撑结构优化：每间隔3米设置独立支架，避免应力传递至泵体；

　　阀门选型规范：进口侧配置过滤器（精度≤50目），出口侧安装止回阀与闸阀组合。

　　2.密封系统处理

　　机械密封安装：动环与静环接触面涂覆二硫化钼润滑脂，弹簧压缩量误差≤5%；

　　填料函密封：填料切口呈45°错开安装，压盖预紧力以泄漏量≤5滴/分钟为准；

　　冲洗方案配置：高温介质需设置外接冷却水循环系统。

　　四、电气与控制系统调试

　　1.电机接线规范

　　配置过载保护装置，电流整定值按电机额定值的1.2倍设定。

　　2.自动化联锁测试

　　编写PLC控制程序实现压力、温度、振动多参数监控；

　　模拟故障场景测试急停响应速度；

　　建立远程监控接口，支持手机APP实时查看运行数据。

　　五、试运行与验收标准

　　1.空载试车阶段

　　点动电机确认转向正确（从驱动端看应为顺时针旋转）；

　　记录振动频谱图，排除共振风险频率段。

　　2.负荷测试规范

　　进行72小时连续运行考核，期间停机次数不超过2次。
